YK振动筛

【生产能力:】70-500t/h

【适用物料:】采矿、冶金、矿山、建材、粮食、磨料、化肥、砂石、化工、食品、煤炭行业中的颗粒状、粉状物料的筛分

【进料粒度:】≤150mm

【应用范围:】采矿、冶金、矿山、建材、粮食、磨料、化肥、砂石、化工、食品、煤炭行业

产品简介

  YK振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

  直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠加为合力,因此筛机的运动轨迹为直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

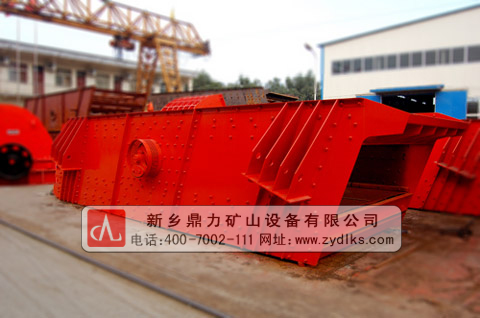

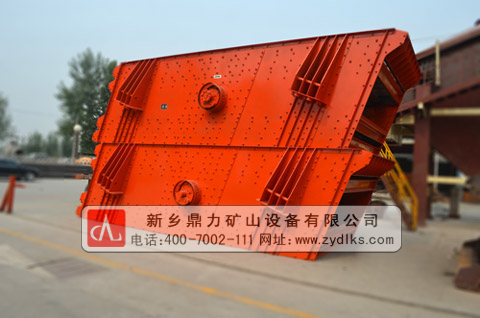

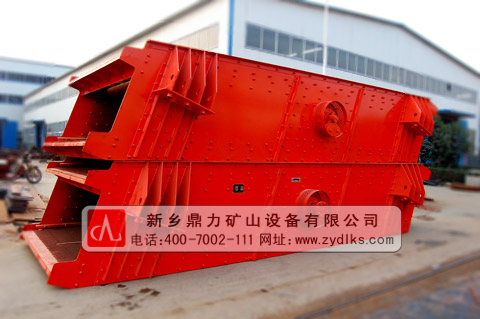

YK振动筛,砂石生产线设备

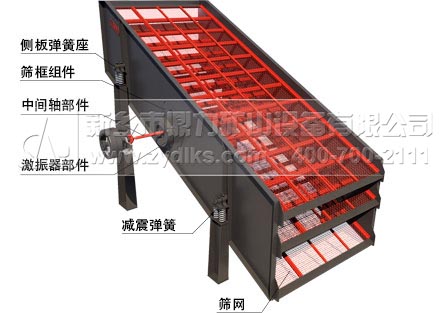

YK振动筛设备组成


产品优势

YK振动筛,振动筛,砂石生产线设备 YK振动筛,振动筛,砂石生产线设备 YK振动筛,振动筛,砂石生产线设备
使用寿命长
侧板采用Q345B优质钢板,机体采用铆接结构,消除焊接能力,增加筛体整体强度
运行平稳
振动筛筛体整体上龙门镗铣床进行两侧铣面,中心孔镗孔,以此工艺确保激振器装配水平通心,采用挠性联轴承与电机柔性联接,电机冲击小运转平稳
振幅可调
采用法兰式激振器,维修更方便,通过调整偏心块角度可以调整振动强度,以此达到调整产量的目的。
YK振动筛,振动筛,砂石生产线设备 YK振动筛,振动筛,砂石生产线设备 YK振动筛,振动筛,砂石生产线设备
方便维修
圆振动筛网采用弹簧钢编织、弹性好、强度大、使用寿命长、不易堵孔筛网采用螺栓固定,更换方便。
筛分效率高
结构合理、自重轻,能耗低,噪音小,同等功耗情况下筛分效率更高
出料种类多
采用优质筛网,最多可装四层孔径不一样的筛网,可同时出五种不同规格的成品料


技术参数

轻型振动筛主要技术参数

型号 筛面层数 筛网面积(m²) 振动频率(r/min) 双振幅(mm) 电机功率(kw) 处理能力(t/h)
YK1860 1 10.8 960 5~8 7.5 120~230
YK2060 1 12 960 5~8 11 150~260
2YK1560 2 8 960 5~8 7.5 70~180
2YK1860 2 10.8 960 5~8 11 120~230
2YK2060 2 12 960 5~8 11 150~260
2YK2460 2 14.4 960 5~8 15 240~300
3YK1560 3 8 960 5~8 15 70~180
3YK1860 3 10.8 960 5~8 15 120~230
3YK2060 3 12 960 5~8 15 180~280
3YK2460 3 14.4 960 5~8 15 240~300
4YK1560 4 10.8 960 5~8 18.5 120~230
4YK1860 4 12 960 5~8 18.5 150~260
4YK2060 4 13.2 960 5~8 18.5 200~260
4YK2460 4 14.4 960 5~8 18.5 240~300
5YK1860 5 10.8 960 5~8 15 120~230
5YK 2060 5 12 960 5~8 22 150~260

重型振动筛主要技术参数

型号 筛面层数 筛网面积(m²) 振动频率(r/min) 双振幅(mm) 电机功率(kw) 处理能力(t/h)
YKZ2460 1 14.4 970 6~9 22 300-350
2YKZ2060 2 12 980 5~8 30 180-280
2YKZ2070 2 14 980 6~9 30 240-300
2YKZ2270 2 15.4 980 6~9 30 240-320
2YKZ2460 2 14.4 980 6~9 30 240-300
2YKZ2670 2 18.2 980 6~9 37 280-400
2YKZ3070 2 21 980 6~9 37 450-550
3YKZ2060 3 12 980 5~8 30 180-280
3YKZ2070 3 14 980 6~9 45 240-300
3YKZ2270 3 15.4 980 6~9 45 240-320
3YKZ2460 3 14.4 980 6~9 30 240-300
3YKZ2670 3 18.2 980 6~9 45 280-400
3YKZ3070 3 21 980 6~9 45 400-500
4YKZ2060 4 12 980 5~8 45 240-300
4YKZ2070 4 14 980 6~9 45 240-300
4YKZ2270 4 15.4 980 6~9 45 200-260
4YKZ2460 4 14.4 980 6~9 45 240-300
4YKZ2670 4 18.2 990 6~9 75 280-400
4YKZ3070 4 21 990 6~9 75 400-500

注:参数变更恕不另行通知,实际数据以实物为准。
