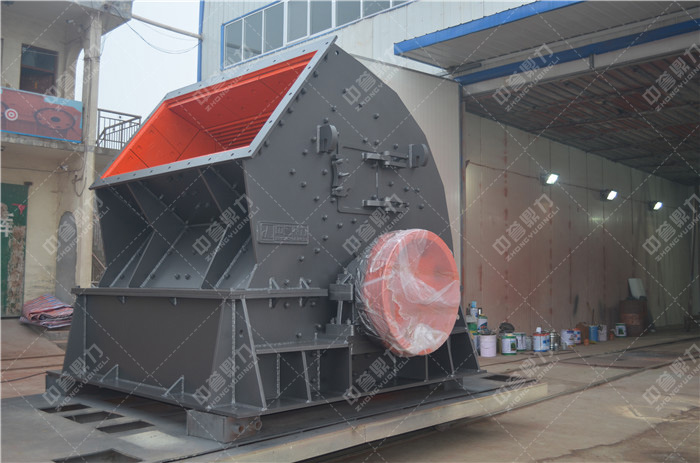

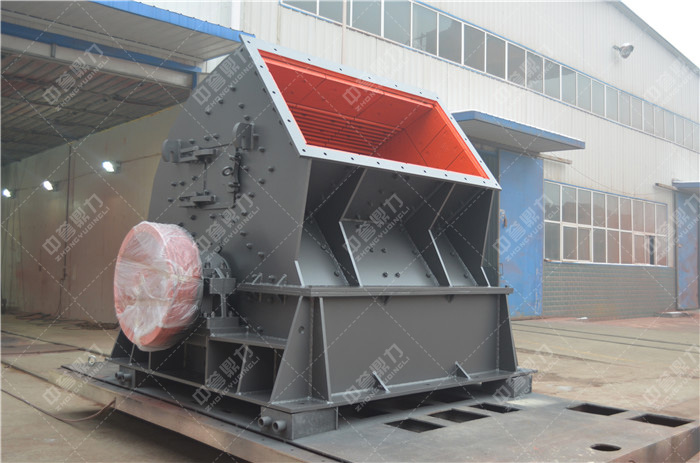

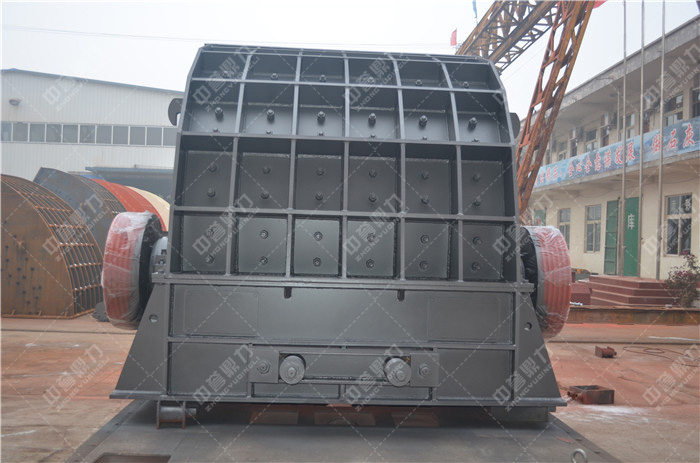

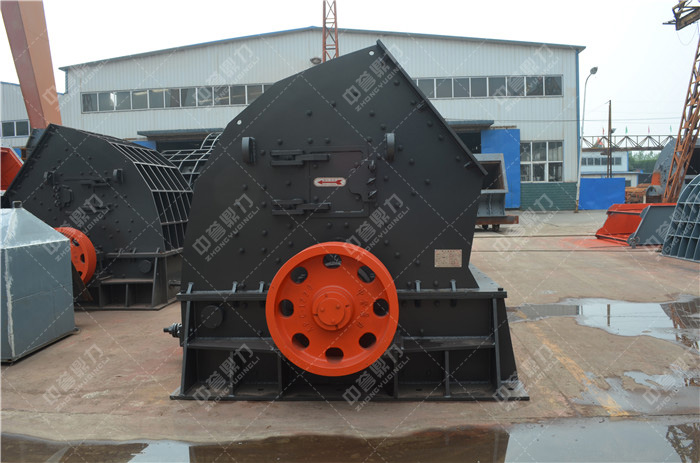

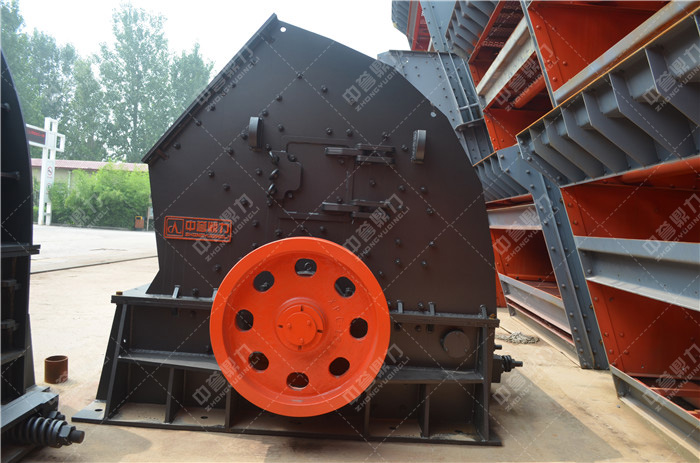

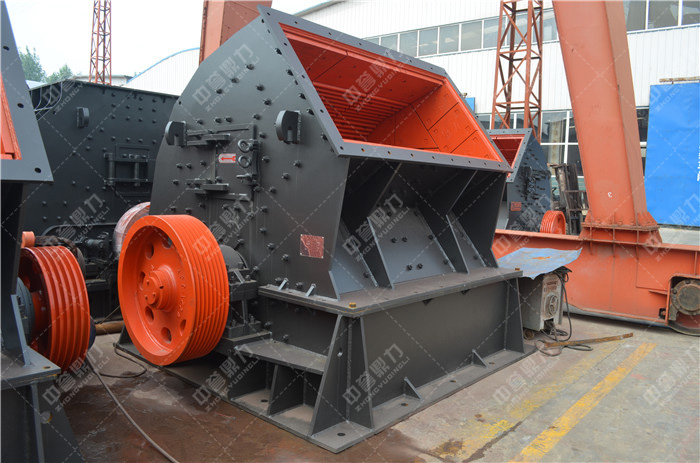

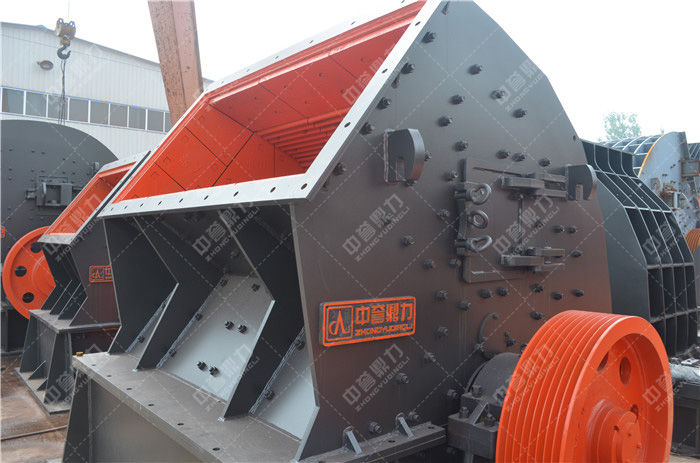

PC1220型锤式破碎机

2018-05-02 16:58来源:未知

型号:PC-1220 转子直径:12201950长度(mm) 进料口尺寸:2000900宽*长(mm) 进料粒度(mm):750 生产能力(t/h):500-600 电机功率(kw):2002 外型尺寸:308033802580长宽高(mm) 应用范围:砂石料

  型号:PC-1220

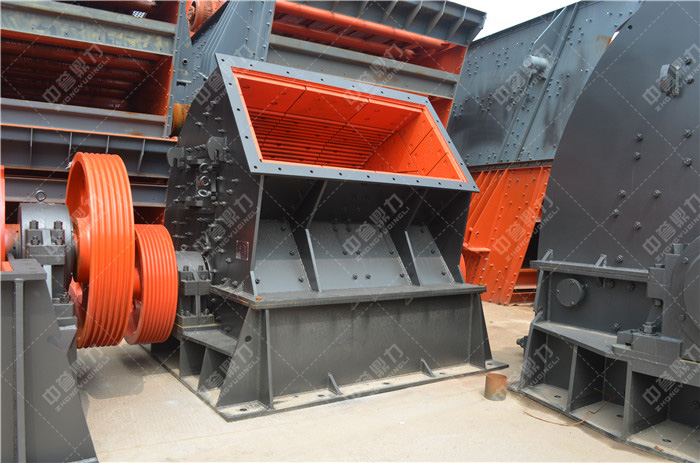

PC1220型锤式破碎机

  转子直径:1220×1950长度(mm)

PC1220型锤式破碎机

  进料口尺寸:2000×900宽*长(mm)

PC1220型锤式破碎机

  进料粒度(mm):≤750

PC1220型锤式破碎机

  生产能力(t/h):500-600

PC1220型锤式破碎机

  电机功率(kw):200×2

  外型尺寸:3080×3380×2580长宽高(mm)

  应用范围:砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫、石英砂等。

  适用物料:抗压强度不超过200MPa,含水率小于15%的各类矿石。

  结构原理:

  锤式破碎机由机壳、转子、打击板、锤头、支架、衬板等组成。

PC1220型锤式破碎机

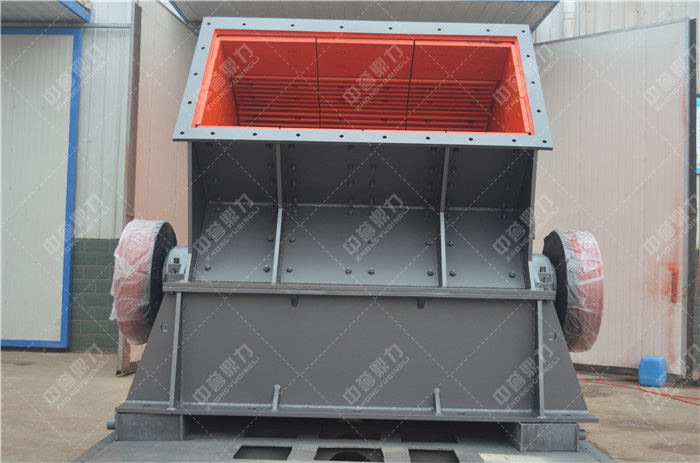

  1.机壳由上机体、后上盖、左侧壁和右侧壁组成,各部分用螺栓连结成一体,上部开有进料口,内部镶有高锰钢衬板,磨损后可以更换,机壳和轴之间漏灰现象十分严重,为了防止漏灰,设有轴封。机壳下部直接安放在混凝土基础上,并用地脚螺栓固定。为了便于检修、调整和更换蓖条,下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便,两侧壁也对称的开有检修孔。

PC1220型锤式破碎机

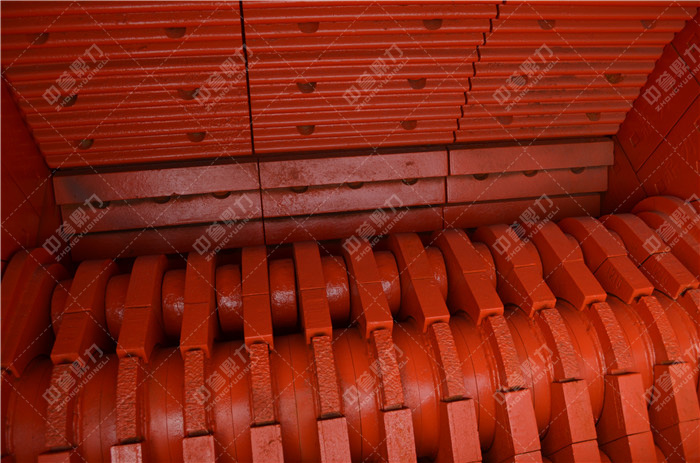

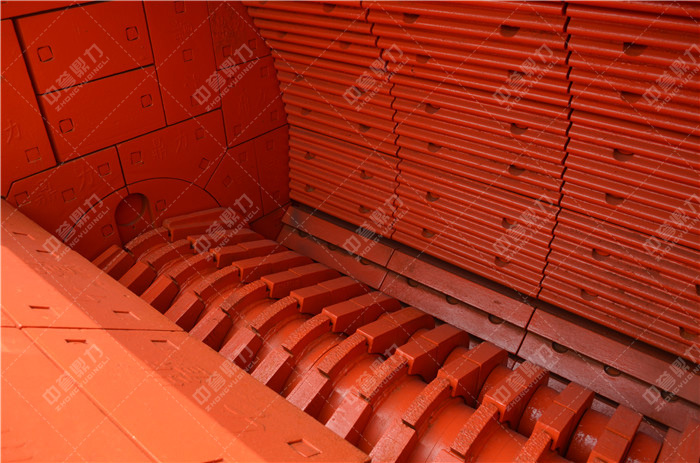

  2.转子由主轴、圆盘、销轴等组成,圆盘上开有6个均匀分布的销孔,通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动。销轴两端用锁紧螺母固定。转子支承在两个滚动轴承上。此外,为了使转子在运动中储存的动能,避免破碎大块物料时,锤头的速度损失不致过大和减小电动机的尖峰负荷,在主轴的一端还装有一个飞轮。

PC1220型锤式破碎机

  3.主轴是支承转子的主要零件,冲击力由它来承受。因此,要求其材质具有较高的韧性和强度。通常断面为圆形,且有平键和其他零件连接。

PC1220型锤式破碎机

  4.打击板有两块,折线型。一个可以调整,一个是固定的。调整的一个靠的是安装在箱体上的螺杆装置。

PC1220型锤式破碎机

  5.锤头是主要的工作部件。其质量、形状、和材质对破碎机的生产能力有很大的影响。因此,根据不同的进料尺寸来选择适当的锤头质量。锤头用双金属热复合材料液复合铸造而成,是一般锰钢锤头寿命的3倍以上!

PC1220型锤式破碎机

  工作原理:

  锤式破碎机电机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。
