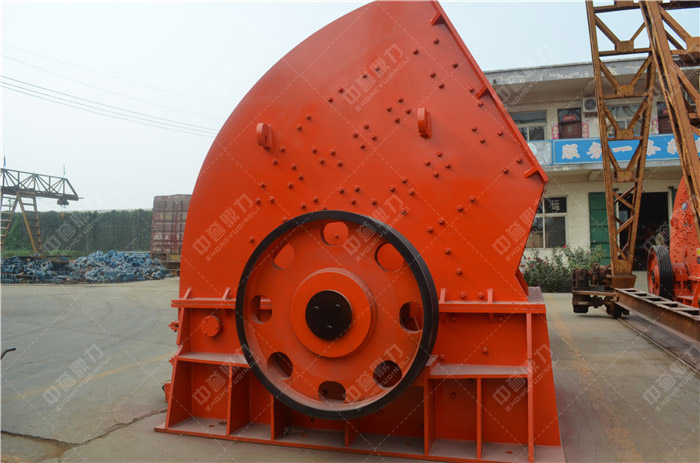

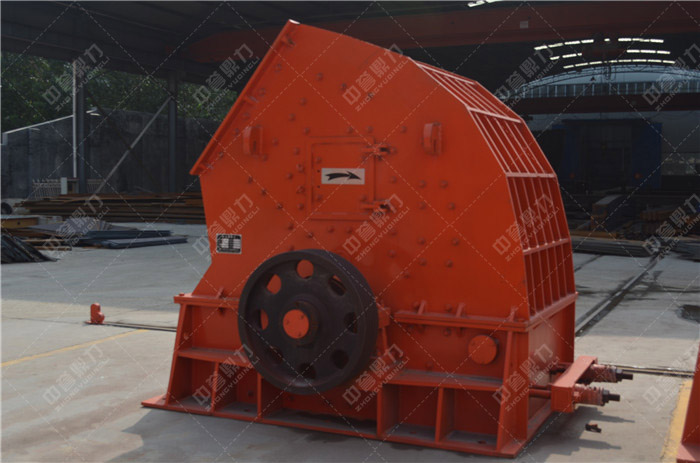

PC1012型锤式破碎机

2018-04-28 16:22来源:未知

型号:PC-1012 转子直径:10001180长度(mm) 进料口尺寸:1255810宽*长(mm) 进料粒度(mm):650 生产能力(t/h):250-300 电机功率(kw):1322 外型尺寸:280023102210长宽高(mm) 结构原理: 锤式破碎机由机壳、转子、打击板、锤头、支架、衬板等组成。 1、机壳

  型号:PC-1012

  转子直径:1000×1180长度(mm)

  进料口尺寸:1255×810宽*长(mm)

  进料粒度(mm):≤650

  生产能力(t/h):250-300

  电机功率(kw):132×2

  外型尺寸:2800×2310×2210长宽高(mm)

PC1012型锤式破碎机

  结构原理:

  锤式破碎机由机壳、转子、打击板、锤头、支架、衬板等组成。

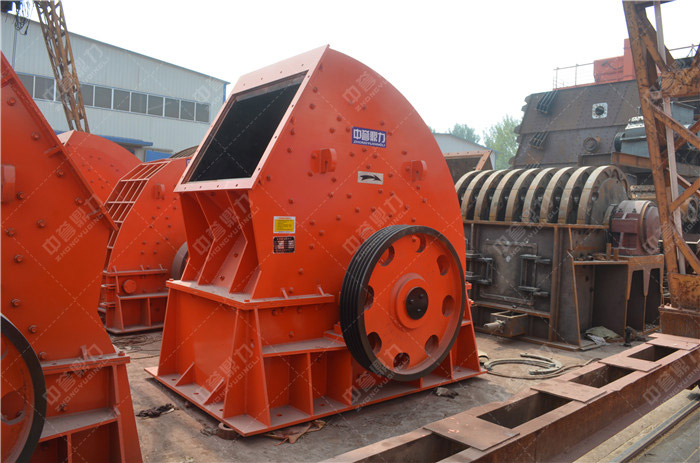

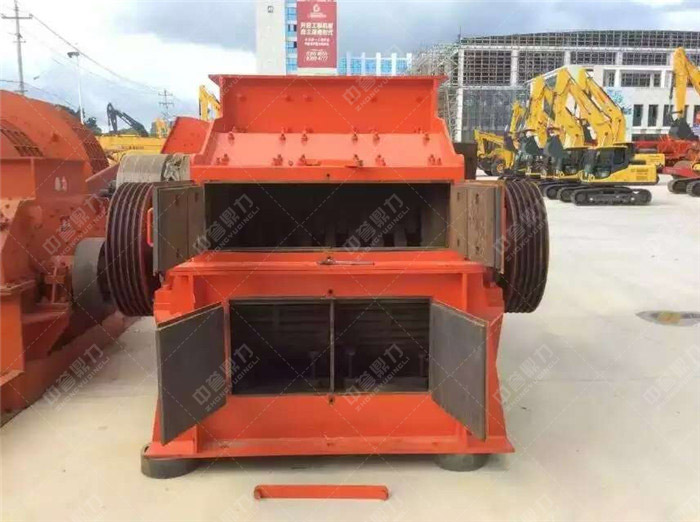

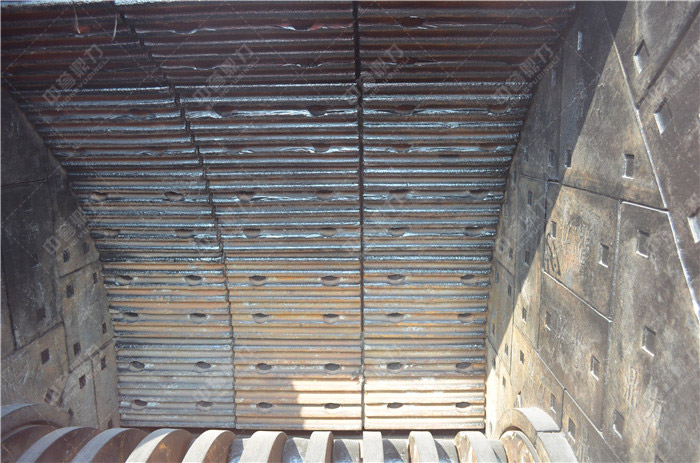

  1、机壳由上机体、后上盖、左侧壁和右侧壁组成,各部分用螺栓连结成一体,上部开有进料口,内部镶有高锰钢衬板,磨损后可以更换,机壳和轴之间漏灰现象十分严重,为了防止漏灰,设有轴封。机壳下部直接安放在混凝土基础上,并用地脚螺栓固定。为了便于检修、调整和更换蓖条,下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便,两侧壁也对称的开有检修孔。

PC1012型锤式破碎机

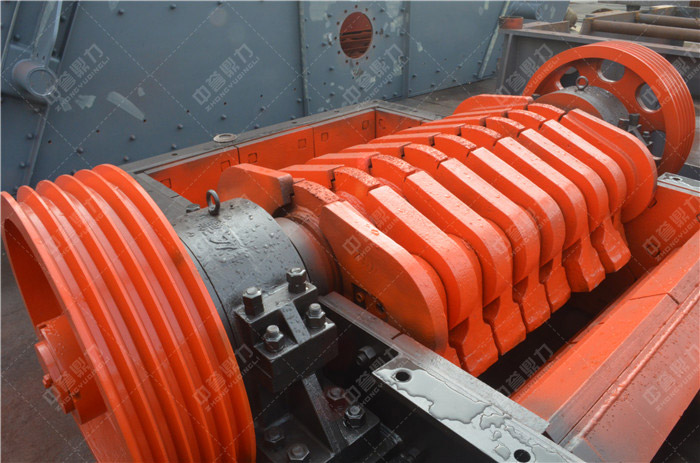

  2、转子由主轴、圆盘、销轴等组成,圆盘上开有6个均匀分布的销孔,通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动。销轴两端用锁紧螺母固定。转子支承在两个滚动轴承上。此外,为了使转子在运动中储存的动能,避免破碎大块物料时,锤头的速度损失不致过大和减小电动机的尖峰负荷,在主轴的一端还装有一个飞轮。

PC1012型锤式破碎机



  3、主轴是支承转子的主要零件,冲击力由它来承受。因此,要求其材质具有较高的韧性和强度。通常断面为圆形,且有平键和其他零件连接。

PC1012型锤式破碎机

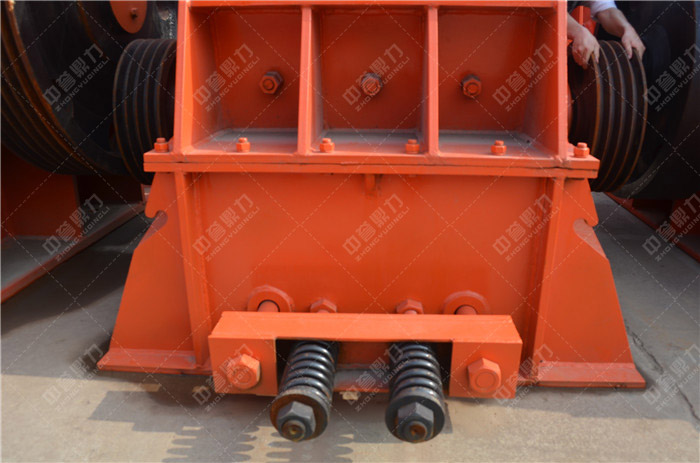

  4、打击板有两块,折线型。一个可以调整,一个是固定的。调整的一个靠的是安装在箱体上的螺杆装置。

PC1012型锤式破碎机

PC1012型锤式破碎机

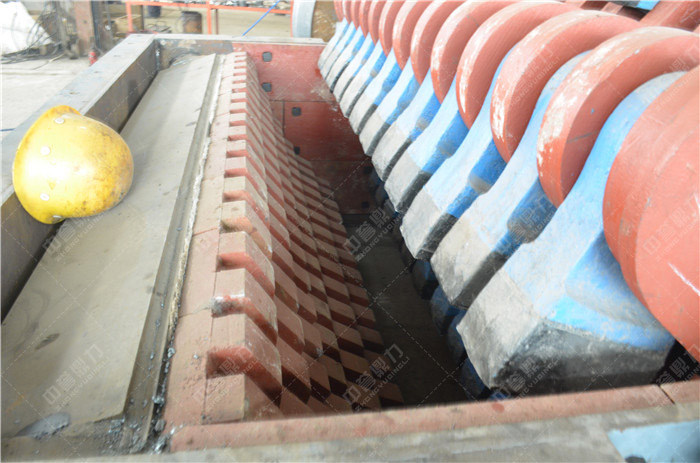

  5、锤头是主要的工作部件。其质量、形状、和材质对破碎机的生产能力有很大的影响。因此,根据不同的进料尺寸来选择适当的锤头质量。锤头用双金属热复合材料液复合铸造而成,是一般锰钢锤头寿命的3倍以上!

PC1012型锤式破碎机

  优势:

  1、入料粒度大,生产能力高,破碎比大。

PC1012型锤式破碎机

  2、耗能低,出料粒度可调节,粒度均匀,符合用料标准。

PC1012型锤式破碎机

  3、结构简单,操作简便,易保养维修。

PC1012型锤式破碎机

  4、无篦条独特设计,可破碎石料,保护环境和工人健康的同时,提高生产率。

PC1012型锤式破碎机

  5、单台破碎顶颚破+反击破,设备投资费用低,降低成本。

PC1012型锤式破碎机

  6、采用精良配件,性价比高。

PC1012型锤式破碎机

  7、时产量从50-3000吨不等,满足客户不同要求。
