PC1213型锤式破碎机

2018-04-28 16:32来源:未知

型号:PC-1213 转子直径:12001280长度(mm) 进料口尺寸:1350900宽*长(mm) 进料粒度(mm):750 生产能力(t/h):300-350 电机功率(kw):1602 外型尺寸:297025802510长宽高(mm) 工作原理: PC型锤式破碎机的工作原理:电动机带动转子在破碎腔内高速旋转。物料

型号:PC-1213

转子直径:1200×1280长度(mm)

进料口尺寸:1350×900宽*长(mm)

进料粒度(mm):≤750

生产能力(t/h):300-350

电机功率(kw):160×2

外型尺寸:2970×2580×2510长宽高(mm)

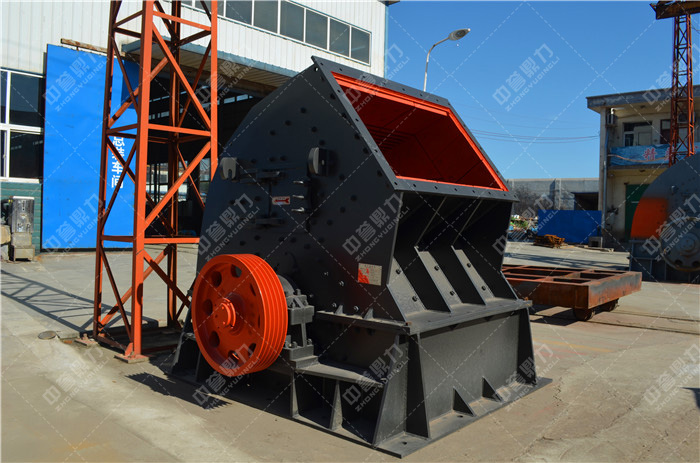

PC1213型锤式破碎机-河南鼎力破碎机

工作原理:

PC型锤式破碎机的工作原理:电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级,通过筛板排出,大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨, 后通过筛板排出机。锤头双金属复合使用寿命长且锤头可以180度、360度旋转了大破碎比且物料粒形好粒度均匀。

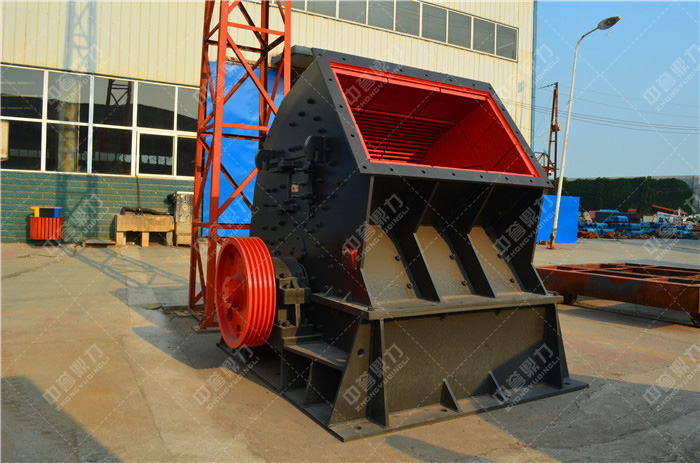

PC1213型锤式破碎机-河南鼎力破碎机

优点:

1、 结构简单,生产效率高。操作也很简便。

2、 一次成型,无需二次破碎。耗能低、投资抵。

3、 它可以破碎湿料,在破碎物料时可以加水,这样可以减少灰尘,对工人的身体健康具有保护作用。

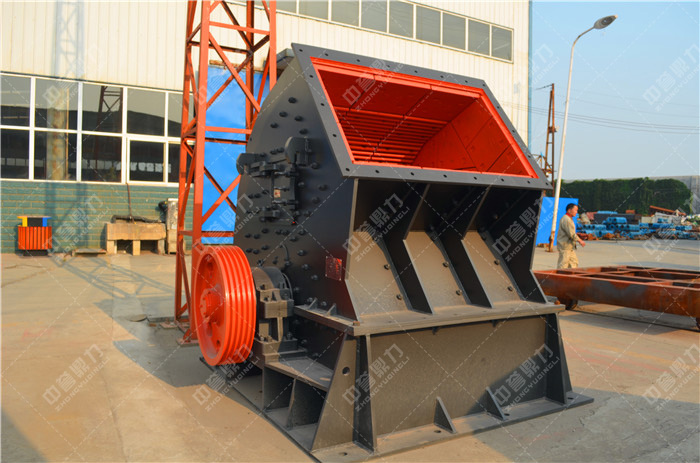

PC1213型锤式破碎机-河南鼎力破碎机

4、 可以调整篦条间隙,改变出料的大小。满足不同的用户的需求。

5、 产量大,时产量从50-3000吨不等,产量为首创。

6、 采用高铬复合锤头,耐磨耐冲击,减少用户更换锤头的成本。

锤式破碎机的主要部件转子作为整机的重要部分,主要由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速运转,物料自上部进料口送入机身内,受高速运动的锤子的打击、冲击、剪切和研磨作用而被粉碎。主轴作为锤式破碎机的主要执行部分,是锤式破碎机的关键部件,因此既要求高精度又要求高强度。

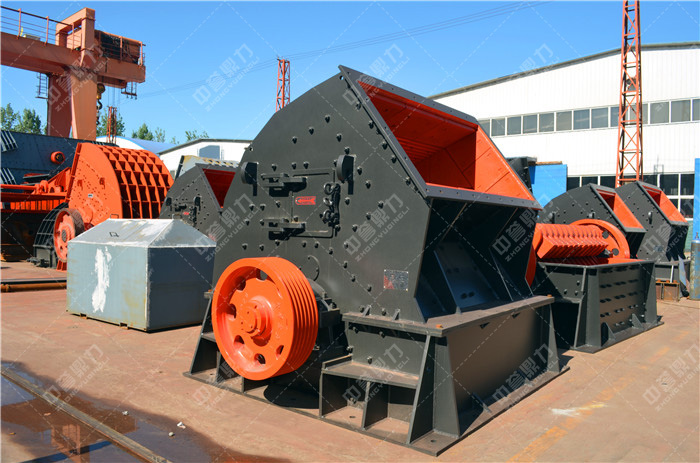

PC1213型锤式破碎机-河南鼎力破碎机

由于主轴在加工安装及工作过程中受力不均匀,导致主轴在旋转过程中受偏心力的作用,在应力高的部位逐步形成微观裂且逐渐扩展,导致突然脆性断裂;另外,转子工作时,作用转子部件上的载荷都是动载荷,当作用力频率与结构的某些固有频率接近时,主轴将产生强烈共振,造成破坏或产生过量的变形。因此,要求破碎机主轴有很高的静、动态特性。

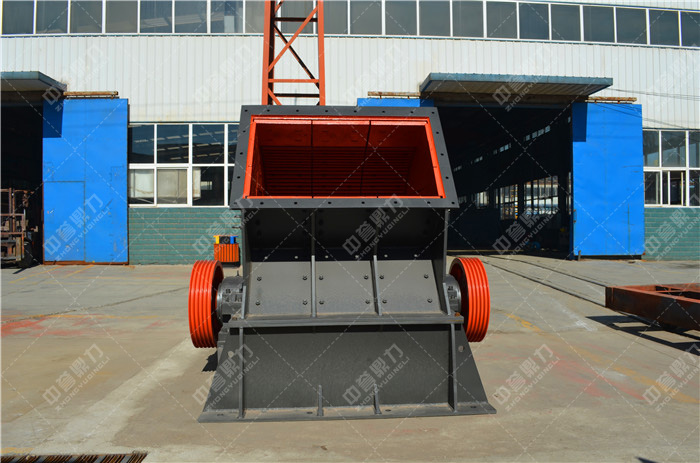

PC1213型锤式破碎机-河南鼎力破碎机


主轴作为破碎机的主要受力零件,用传统的方法进行校核并优化设计时过程会非常复杂繁琐。河南新乡鼎力矿山设备有限公司的技术人员通过对出厂的产品对不同的物料破碎的跟踪服务,给再设计和修改提供了可靠的依据。根据分析出的结果对转子的性能做出评价,并据此得到转子合理的结构尺寸进行优化。

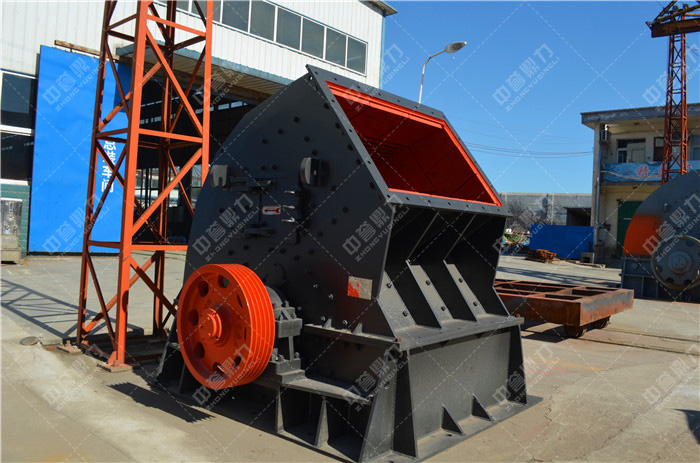

PC1213型锤式破碎机-河南鼎力破碎机

经过新乡鼎力优化后的重型锤式破碎机的转子减轻了锤式破碎机的主轴质量,同时还了其强度和刚度,为整机的高效率、长时间正常运转提供了保障。

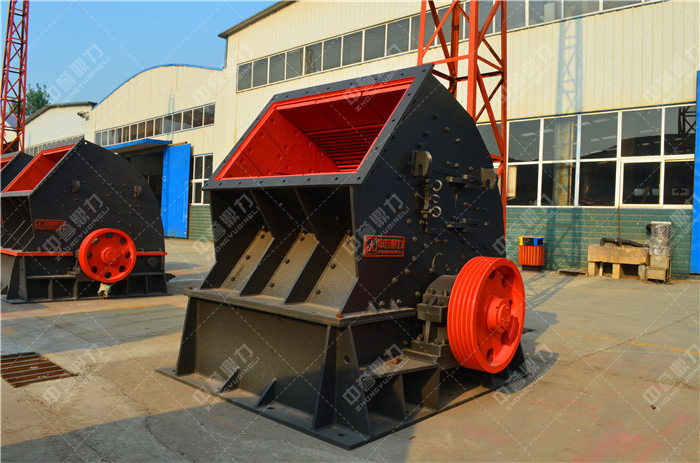

PC1213型锤式破碎机-河南鼎力破碎机
