整形式破碎机的结构介绍

来源:河南鼎力发布时间:2021-11-17
【整形式破碎机的结构介绍】整形式破碎机是利用转于旋转时锤头的冲击作用做粉碎硬度较低的物料或中硬度的岩石(如煤、青石、石膏等),粉碎比大,适宜于在小粒度规范条件下运用。

整形式破碎机是利用转于旋转时锤头的冲击作用做粉碎硬度较低的物料或中硬度的岩石(如煤、青石、石膏等),粉碎比大,适宜于在小粒度规范条件下运用。

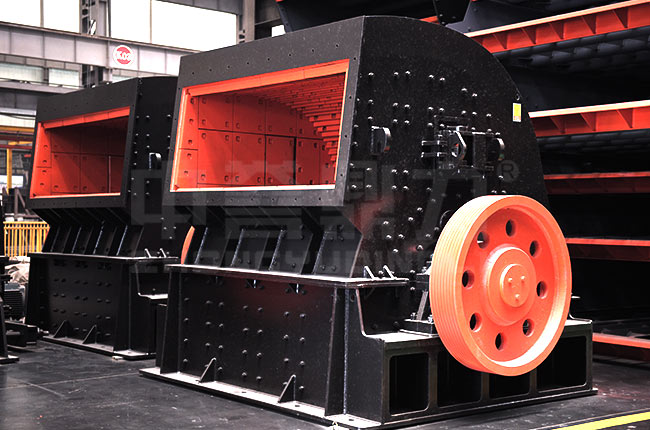

整形式破碎机结构

整形式破碎机紧要由机壳,转子、蓖条以及衬板等配件构成见,机完分上下两部分,系钢板焊接件,机壳内壁镕有高镭钢衬板,衬板磨损后能够改换。

整形式破碎机的主轴上安设有数排挂锤体,在其圆周的销孔上贯穿着销轴,用销铀将锤子铰接在各排挂锤体之间,锤子磨损后可调换工作面,挂锤体上开有两田销孔,销孔至回转轴心的距离是不一样的,用做调整锤子以及策条之间的空间.为了免去挂锤体以及锤子的轴向窜动,在挂锤体两端用压紧锤盘以及锁紧螺母不变,转于两端支承在滚动轴承上,轴承用螺丝不变在机壳上,主轴以及电机用弹性联轴器直接联接,为了使转子,主轴的一端设有一个飞轮。

圆弧状卸料筛条安装在转子下方,算条的两端装在栈梁上,外面的劈条用压板压紧,蓖条排列趋势以及转子运动趋势垂直,蓖条空间由第条中间凸出部分引起,为了有助于物料排出,蓖条缝隙向下慢慢添加,此时还向转子回转趋势歪斜。

衬板是先承受物料冲击以及磨损的地方.它由托板以及衬板等配件组装而成,托板是普通钢板,衬板是高锰钢铸件,组装后用两根轴架装在机体上。

转子静止时,源于重力联系,锤子下垂,当转子转动时,锤子在惯性离心力的作用下,作辐射状向四周伸开,进入机内的石块,受到锤子冲撞而粉碎。
