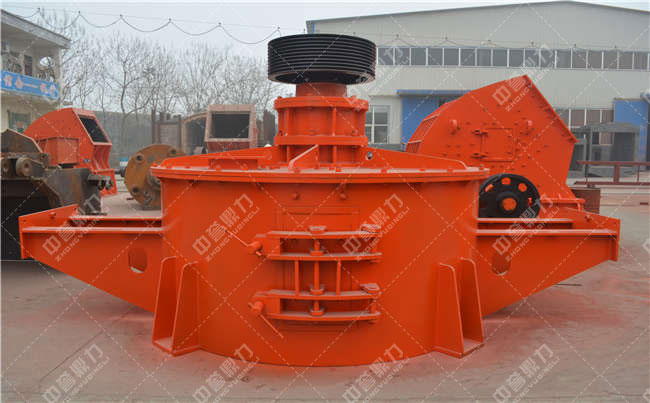

冲击式制砂机，工作原理及零件结构

冲击式制砂机的工作原理

从料斗中物料进入破碎机后，经销商将材料分为两个部分，从中间经销商高速旋转的叶轮，叶轮加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度的叶轮流道三均匀抛射出去，先在跌落冲击破碎物料的部分经销商收到，然后打涡腔衬里材料和衬里材料的反弹，斜向上冲击到涡流室的顶部，并改变运动方向，偏转向下运动，发出从材料的叶轮通道形成连续的材料。

这样一块物料在涡破碎腔由两倍风险的冲击，摩擦和研磨破碎作用，被破碎物料的底部出料口排出，形成闭路循环筛选系统，在物料环流可以分成三次20目。

1、轴承和齿轮

轴承是通过电机和三角叶轮和破碎装置，具有传动装置的功能，主轴主轴承、轴承和轴承座。

2、基础

一般为四边形，靠近轴承，两侧为卸料装置，电机位于垂直位置的底座上。

3、润滑系统

制砂机是在润滑部分运行的主要轴承部件，通常会采用特定的轴承润滑油泵来补充。

4、进料斗

制砂机进料斗通常是材料的圆筒装置的一部分，它具有良好的性，环安装，防止零碎的材料以其强烈的摩擦，料斗从送料装置，物料进入破碎机破碎的重要过渡装置。

5、物料筛

材料筛是制砂机物料须打破对材料结构的筛选，主要是用在破碎的部分材料已达到了的材料将由材料筛制砂机发送出去，而另一部分不符合尺寸要求的材料在材料进粉碎室筛二次破碎作用下，终达到合格物料粒度。

6、旋涡破碎腔

它由两个气缸的环形空间组成，通过高速旋转叶轮内的破碎机来撞击和摩擦材料。

7、叶轮

制砂机叶轮主要是由一种材料制成，安装在轴承上的两个，通过高度旋转将叶轮的进入物料均匀点到每一处，这样的物料冲击破碎力很强。
