立轴冲击式破碎机内部配件图

来源:河南鼎力发布时间:2023-01-29
【立轴冲击式破碎机内部配件图】立轴式冲击破碎,又名冲击式制砂机,适用于各种硬度的矿石物料细碎之砂处理,对处理的物料有很好的效果,使得它广泛的使用在水泥、建筑骨料、矿山等行业中。立轴冲击式破碎机的配件主要包括进料斗、分料器、涡动破碎腔、页轮、主轴总成、底座以及传动装置等。

立轴式冲击破碎,又名冲击式制砂机,适用于各种硬度的矿石物料细碎之砂处理,对处理的物料有很好的效果,使得它广泛的使用在水泥、建筑骨料、矿山等行业中。立轴冲击式破碎机的配件主要包括进料斗、分料器、涡动破碎腔、页轮、主轴总成、底座以及传动装置等。下面就为您具体介绍。

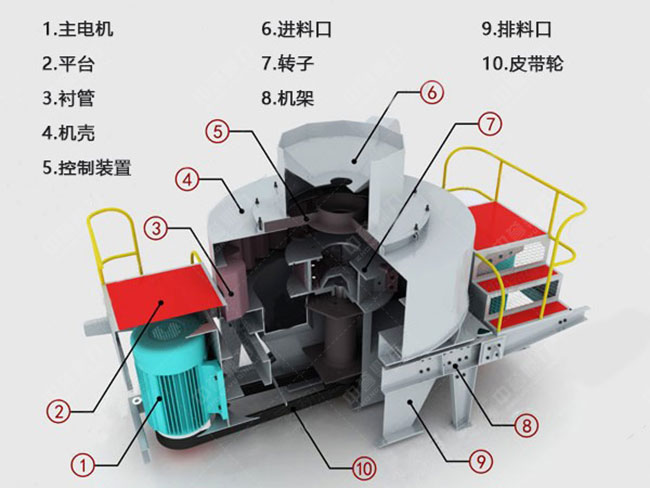

立轴冲击式破碎机内部配件图

立轴冲击式破碎机内部配件

进料斗

进料斗的结构形状很像一个道理的棱台体,进料口设置有耐久环,从给料设备或者传送带过来的物料会经由进料斗进入设备内部。

分料器

分料器一般安装在涡动破碎腔的上部,其作用是对进入的物料进行分流。对物料进行分流之后,一部分经由入料直接进入页轮然后加速到较高的速度抛射出去;然后另一部分物料从入料的外侧进入涡动破碎腔,他们会被页轮抛射出来的高速物料冲击破碎。可以达到不增加功率消耗的情况下提高生产能力,加大破碎效率。

涡动破碎腔

涡动破碎腔从结构看为上下两段的圆柱体组成的闭环空间,页轮在涡动破碎腔内高速旋转,内部驻留的物料会形成物料衬层。设备整个的破碎过程是在涡动破碎腔内完成,物料衬层会将腔壁隔开,让破碎仅发生在物料之间,增加了使用时间。涡动破碎腔上的观察孔主要是用于观察流道口以及破碎腔顶部的衬板等部位的磨损情况,因此在正常运行的情况下需要,保障观察孔保持闭合状态。

页轮

页轮是由材料制成的一组空心圆柱体,安装在主轴总成上的轴头上,用圆锥套和键联传递扭矩。页轮在立轴冲击式破碎机中属于较为主要的元件,物料由页轮上部的分料器进入页轮,由页轮中间的布料锥体将物料分散到不同的发射流道。在发射流道的出口处,安装有特制的可以更换的耐久块。

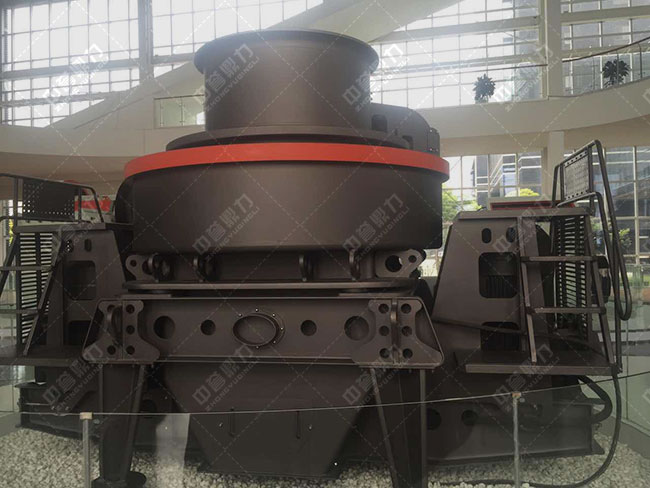

立轴冲击式破碎机内部配件图

主轴总成

主轴总成顾名思义,是由轴承座、主轴以及轴承等部位构成的部件,整体安装在底座上。在运行时用以传递电机的动力来带动页轮旋转运动。

底座

以上说的主轴总成、涡动破碎腔以及电动机和传动装置等都安装在底座上面,用以支撑整个设备。

传动装置

传动装置指的便是设备的动力部分。立轴冲击式破碎机的电机分别安装在主轴总成的两侧,两电机皮带轮和主轴皮带轮相边,可以让主轴两侧手里平衡。

以上就是关于立轴冲击式破碎机内部配件的介绍以及图解,希望能够让您更加的了解。
