带你了解立轴冲击式破碎机的结构与功能

来源:河南鼎力发布时间:2021-11-18

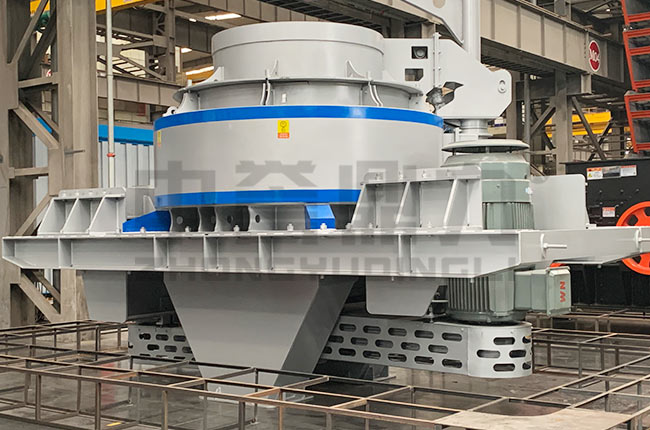

【带你了解立轴冲击式破碎机的结构与功能】立轴冲击破碎机由进料斗、分料器、涡动破碎腔、叶轮体、主轴总成、底座、传动装置及电机等部分组成。

立轴冲击破碎机由进料斗、分料器、涡动破碎腔、叶轮体、主轴总成、底座、传动装置及电机等部分组成。

立轴冲击破碎机结构功能

进料斗

立轴冲击破碎机进料斗的结构为一倒立的棱台体,进料口设置环,从给料设备的来料经给料斗进入破碎机。

分料器

分料器安装在立轴冲击破碎机涡动破碎腔的上部,分料器的作用就是将从给料斗来料进行分流,使一部分物料经由入料管直接进入叶轮被逐渐加速到较高速度抛射出去,使另一部分物料从入料管的外侧,旁路进入涡动破碎腔内叶轮的外侧,被从叶轮抛射出来的高速度物料冲击破碎,不增加功率消耗,增大生产能力,提高立轴冲击破碎机破碎效率。

涡动破碎腔

涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间,叶轮在涡动破碎腔内高速旋转,涡动破碎腔内也能驻留物料,形成物料衬层,物料的破碎过程发生在涡动破碎腔内,由物料衬层将破碎作用涡动破碎腔壁隔开,使破碎作用仅限于物料之间,起到自衬的作用。

叶轮

叶轮结构由材料制作的一空心圆柱体,安装在主轴总成上端轴头上,用圆锥套和键联接传递钮距,高速旋转,叶轮是DL立轴冲击破碎机机的关键元件。

主轴总成

主轴总成安装在底座上,用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。立轴冲击破碎机主轴总成由轴承座、主轴、轴承等组成。

底座

涡动破碎腔、主轴总成、电动机、传动装置均安装在底座上,底座结构形状,中部为四棱柱空间,四棱柱空间的,用于安装主轴总成,两侧形成排料通道。双电动机安装在底座纵向两端,底座可安装在支架上,也可直接安装在基础上。

传动装置

立轴冲击破碎机采用单电机或双电机驱动的皮带传动机构,双电机驱动两台电动机分别安装在主轴总成两侧,两电机皮带轮用皮带与主轴皮带轮相连,使主轴两侧受力平衡,不产生附加力矩。

更多设备的信息您可以关注我们中誉鼎力。
