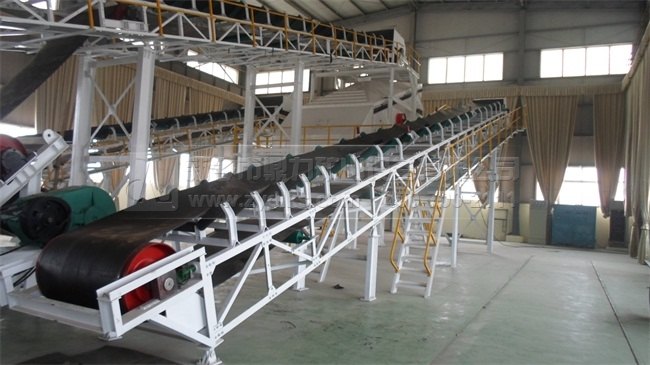

皮带式输送机作为连续散装物料的运输机械，在搅拌站、砂石生产线、矿物破碎及筛分设备中得到了广泛地应用，输送机在运输过程中，由于各种原因经常会出现胶带跑偏现象，这不仅会引起漏料、设备的非正常磨损与损坏，生产率，而且会影响整套设备的正常工作。因此，正确判断出胶带跑偏的原因并及时予以排除，是一项重要的工作。

造成输送机胶带跑偏的根本原因是：胶带所受的外力在胶带宽度方向上的合力不为零或垂直于胶带宽度方向上的拉应力不均匀而引起的。由于导致胶带跑偏的因素很多，故应从输送带的设计、制造、安装调试、使用及维护等方面来着手解决胶带的跑偏现象，使得输送机能够顺利地为生产服务。

1、调整托辊组

皮带机的皮带在整个皮带运输机的中部跑偏时，我们采取了调整托辊组的位置来调整跑偏，托辊支架两侧安装孔加工成长孔，就是方便进行调整的。调整方法见图1 ，具体方法是皮带偏向哪一侧，托辊组的哪一侧朝皮带运行方向前移，或另外一侧后移。如图1所示，皮带向下方向跑偏，则托辊组的上位处应当向左移动，托辊组的下位处向右移动。 这种方法可由于机架歪斜、矿料分布不均、振动等引起的皮带跑偏。

2、安装自动调心托辊组

自动调心托辊组一般每隔6-10组安装一组，其工作原理是采用阻挡或托辊在水平面内方向转动阻挡或产生横向推力使皮带自动向心，达到调整皮带跑偏的目的。该方法可防止各种原因引起的皮带跑偏，但有时效果不是太好。

3、调整传动滚筒与改向滚筒位置

传动滚筒与改向滚筒的调整是皮带跑偏调整的重要环节。因为一条皮带运输机至少有2到5个滚筒，所有滚筒的安装位置须垂直于皮带运输机长度方向的线，若偏斜过大然发生跑偏。对于头部滚筒如皮带向滚筒的右侧跑偏，则右侧的轴承座应当向前移动，皮带向滚筒的左侧跑偏，则左侧的轴承座应当向前移动，相对应的也可将左侧轴承座后移或右侧轴承座后移尾部滚筒的调整方法与头部滚筒刚好相反。由于传动滚筒的调整距离有限(10-30mm)，通常情况下，我们将传动滚筒轴心线调整至与皮带机长度方向垂直后，主要靠螺旋拉紧装置或重锤拉紧装置来调整尾部改向滚筒轴承座的位置，要经过反复调整，直到皮带调到较理想的位置。此方法可皮带松弛、机架歪斜引起的皮带跑偏。

4、张紧处的调整

皮带张紧处的调整是皮带运输机跑偏调整的一个重要的环节。重锤张紧处上部的两个改向滚筒除应垂直于皮带长度方向以外还应垂直于重力垂线，即其轴线水平。使用螺旋张紧或液压油缸张紧时，张紧滚筒的两个轴承座应当同时平移，以滚筒轴线与皮带纵向方向垂直。具体的皮带跑偏的调整方法与滚筒处的调整类似。该方法可皮带松弛、机架歪斜引起的皮带跑偏。

5、双向运行皮带运输机跑偏的调整

双向运行的皮带运输机皮带跑偏的调整比单向皮带运输机跑偏的调整相对要困难许多，在具体调整时我们采取了先调整一个方向，然后调整另外一个方向的办法。在调整时还仔细观察皮带运动方向与跑偏趋势的关系，逐个进行调整。放在传动滚筒和改向滚筒的调整上，其次是托辊的调整与物料的落料点的调整。
