锤式破碎机设备的优化设计

2018-04-26 17:19来源:未知

锤式破碎机设备结合了反击式破碎机与冲击式破碎机的优点,工作原理是利用高速旋转的锤头击碎物料,在破碎腔内电动机带动转子高速旋转,物料受到高速运动的锤头的打击、冲击、剪切、研磨作用。目前锤式破碎机设备遇到的问题有两个,一是锤头磨损过快,二是排

锤式破碎机设备的优化设计

锤式破碎机设备结合了反击式破碎机与冲击式破碎机的优点,工作原理是利用高速旋转的锤头击碎物料,在破碎腔内电动机带动转子高速旋转,物料受到高速运动的锤头的打击、冲击、剪切、研磨作用。目前锤式破碎机设备遇到的问题有两个,一是锤头磨损过快,二是排料系统和进料系统不合理。

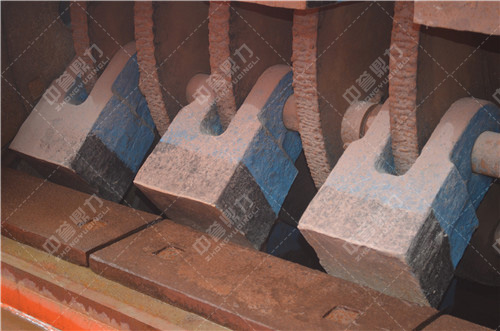

一、锤头磨损过快

锤式破碎机设备锤头的材质是16Mn,经过水韧处理后硬度约在HB180-220,锤式破碎机设备用于破碎,寿命仅能维持一周,而更换全套锤头费用高达1.3万,且需要停机更换,费时费力。

锤式破碎机设备的优化设计

改进措施

在锤头上堆焊耐磨材料来改善锤头的性能,要达到好的堆焊效果需从堆焊合金、母材和堆焊工艺入手。



经研究决定将锤头的母材16Mn更换为ZG15Cr18Ni2MoMnVre,化学成分包含了1.45-1.70%C,17.00-18.50%Cr,0.20-0.45%Ni,0.40-0.60%Mo,0.35-0.60%Mn,0.15-0.30V,≤0.30%RE。堆焊合金采用WC(W/57%)。堆焊焊条用HD-D1-60,只堆焊工作部位平均每个锤头耗费焊条1.5kg。堆焊层硬度达到HRC60-65,堆焊组织为共晶体加碳化物,具有较强的耐磨性。锤头堆焊层的耐磨性良好,正常使用了63天。

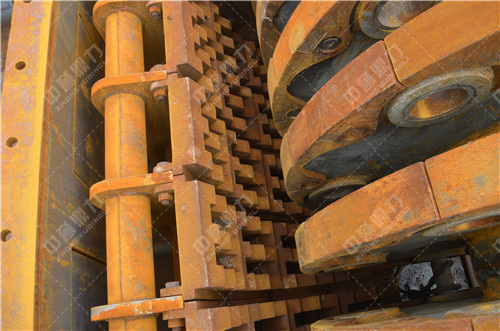

二、排料系统和供料系统不合理

锤式破碎机设备由于自身尺寸限制,无法像其他大型破碎机那样安装安全门,只能在轴端增加安全保护装置。安全保护装置既能保护电机运行,也能程度上延长锤头及衬板寿命。但是在生产中因为物料中可能含有铁块及其他难以破碎的杂物,破碎机无法破碎会造成停机或损坏重要部件,需要将机器停机,耗费一两个小时拆开破碎机取出杂物。

锤式破碎机设备的优化设计

改进措施

合理优化锤式破碎机设备的排料系统及进料系统,降低堵料频率,可以直接提高生产效率。

1、优化进料系统:传统进料方式是物料从料仓到板链机直接从进料口进入破碎机,改进后在此进料过程中增加一条皮带机和一台磁辊筒,通过磁辊筒将铁质提取出,在皮带机上将过大的物料挑选出。

锤式破碎机设备的优化设计

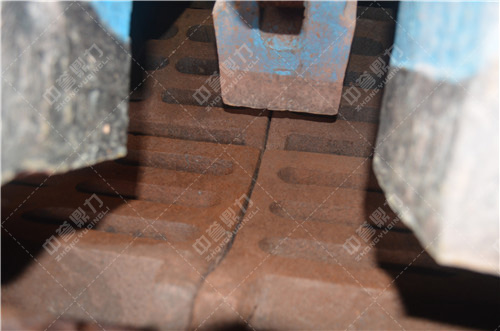

2、优化出料系统:传统锤式破碎机设备出料方式是依靠出料筛网上的筛孔,将破碎机筛网改成两片式,两段的固定方式改为弹性固定。这样可以使过硬杂质直接排出破碎腔,避免频繁拆装破碎机。
