冲击式制砂机设备结构图示

来源:河南鼎力发布时间:2023-01-31
【冲击式制砂机设备结构图示】冲击式制砂采用的立式结构,占地面积小的同时自动化程度较高,操作起来也方便,采用的是液压开盖的设计,可以方便维护和检修。作为矿山破碎行业中使用率较高的一款设备,他不仅在生产效率上比同型号的设备更高一些,而且生产的成品物料也很优良,颗粒大小均匀粒型饱满。

冲击式制砂采用的立式结构,占地面积小的同时自动化程度较高,操作起来也方便,采用的是液压开盖的设计,可以方便维护和检修。作为矿山破碎行业中使用率较高的一款设备,他不仅在生产效率上比同型号的设备更高一些,而且生产的成品物料也很优良,颗粒大小均匀粒型饱满。整体的结构也更为科学,下面就为您详细介绍下冲击式制砂机设备的结构以及图示。

冲击式制砂机设备结构图示

冲击式制砂机设备结构介绍

轴承和传动装置:轴承时通过点击和三角带对页轮以及破碎零件传递动力的装置,主要由主轴、轴承和轴承座组成。

底座:底座从名字上能知道,它位于设备的底部。形状大概是四棱形,中间是轴承,两侧是排料装置,而纵向则是安装电机的地方。在运行的过程中,底座是不直接参与破碎流程的,但是它起到支撑整个设备的主要部件。

润滑系统:轴承部位是设备在运行过程中比较主要的润滑部位,通常情况下是采用特定的油泵对其进行润滑油的添加。

进料斗:进料斗是设备运行时物料进入设备破碎腔中的一个过渡装置。进料斗外形是圆筒体形状,它具有很好的耐久性,并且安装有耐久环,可以减少生产中对设备的磨损,并增加使用寿命。

涡动破碎腔:设备在运行时物料便是在涡动破碎腔内进行破碎处理的,在内部经过页轮高速旋转从而进行高速的打击以及撞击处理。是设备运行时的主要零部件,其外形大体由两段圆柱体组成的环形空间。

页轮:页轮是安装在轴承两边一种由材料制成的配件。它主要是将进入破碎腔内的物料均匀的分撒至周边,通过强而有力的冲击对物料造成粉碎。

物料筛分器:这个结构是处于冲击式制砂机对物料进行处理后对物料进行筛分阶段的配件。通俗点说即在破碎腔内的物料粒度小于时就会通过物料筛分器排出,而其他没有达到粒度要求则会继续经历破碎,知道粒度合格。

冲击式制砂机设备结构图示可以参阅下图,现如今,设备经过不断的改进和迭代,结构愈发合理。不但在操作上更加方便而且寿命也更长一些。

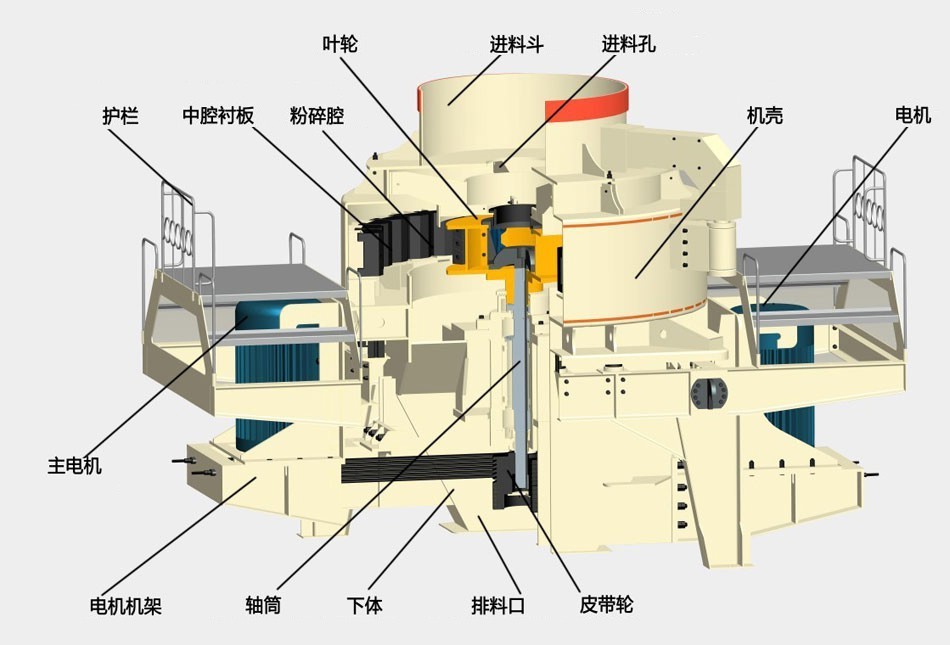

冲击式制砂机设备结构图示

更多的关于冲击式制砂机的信息您可以关注我们中誉鼎力。
