冲击破制砂机解析图

来源:河南鼎力发布时间:2023-01-29
【冲击破制砂机解析图】对于从事砂石生产行业的朋友们来说制砂机系列设备相比不会太陌生,不论其种类还是型号多多少少都是了解一些的。但是随着设备技术的革新与发展,对于设备工艺以及出料等方面要求也越来越高,在此之下很多人对设备的了解便渐渐的有些落后。

对于从事砂石生产行业的朋友们来说制砂机系列设备相比不会太陌生,不论其种类还是型号多多少少都是了解一些的。但是随着设备技术的革新与发展,对于设备工艺以及出料等方面要求也越来越高,在此之下很多人对设备的了解便渐渐的有些落后。下面就带您了解下冲击破制砂机的解析图以及相关介绍。

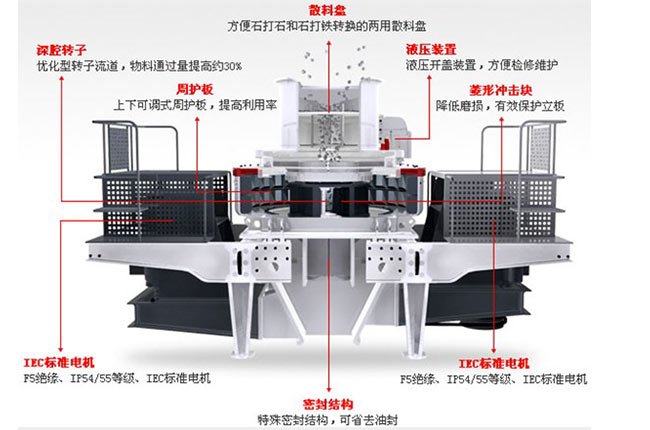

冲击破制砂机解析图

冲击破制砂机解析图以及分析

冲击破制砂机主要是由给料装置、破碎腔、页轮、转子、底座、传动装置以及支架等部分组成。

进料装置

主要包括进料斗,他是一个简易的圆筒体的装置,具有很好的耐久性。给料斗作为安装在冲击破制砂机进料口的装置能起到很好的过渡作用。防止一些硬性物料或者杂质对设备造成损坏。

破碎腔

冲击破制砂机的涡动破碎腔是一个两截圆柱体合成的环形空间。在运行时通过内部页轮的旋转从而对物料进行处理。

冲击破制砂机解析图

页轮

页轮是冲击破制砂机中相对比较容易损坏的的零部件,也是比较重要的配件。页轮由叶轮体、耐久头、上衬板、中间分配锥、下衬板以及板锥等部分组成。在页轮的上部具有三个方向的通道,这样的设计可以让页轮堆存一些物料,从而形成物料衬层。使得其他物料不会直接与破碎腔内的金属配件直接进行接触。能够起到很好的耐久效果。

底座

冲击破制砂机的底座一般是四棱形状的。两侧是排料口,中间部分与轴承对接,电机则是安装在设备的纵向位置。

润滑系统

说是润滑系统,但其实主要指的是设备内部需要经常润滑的轴承等部位。

以上就是关于冲击破制砂机的结构解析介绍了,希望能够让您有更深入的了解。
