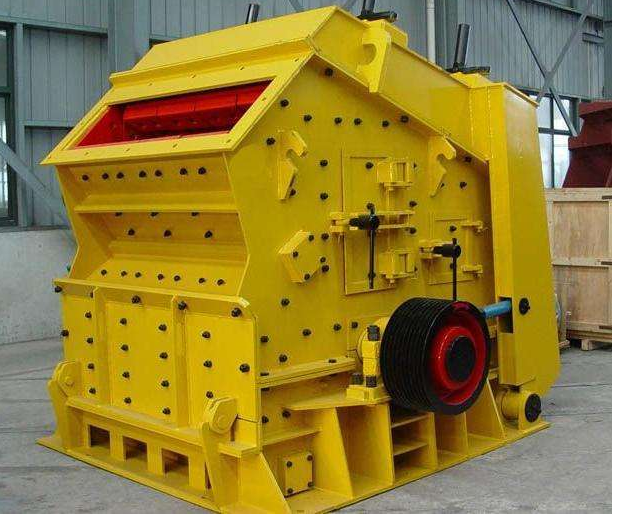

反击破结构详解

反击板

反击板的作用是承受被板锤击出的物料的冲击，使物料受冲击而破碎，并将冲击破碎后的物料重新弹回冲击区，再次进行冲击破碎获得所需的产品粒度。

反击板的形式很多，主要有折线形和弧线形两类：

折线形反击面能使在反击板各点上的物料都是以近似垂直方向进行冲击，因此可获得佳的破碎效果。

圆弧形反击面能使料块由反击板反弹出来之后，在圆心区形成激烈的冲击粉碎区，以增加物料的自由冲击破碎效果。

反击板一般采用钢板焊成。其反击面上装有的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面，其产品细粒级含量较少，设备生产能力可提高，电耗省。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。

转子

        反击式破碎机的转子大都采用整体铸钢制成，结构坚固，易于安装板锤，它的质量大，能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。

板锤

板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作、装卸简便和提高板锤金属利用率的要求。

板锤一般采用高铬铸铁、高锰钢和其它合金钢制成。板锤的形状很多，有长条形、T形、S形、工形、斧形和带槽式等形状，现在一般为长条形。
