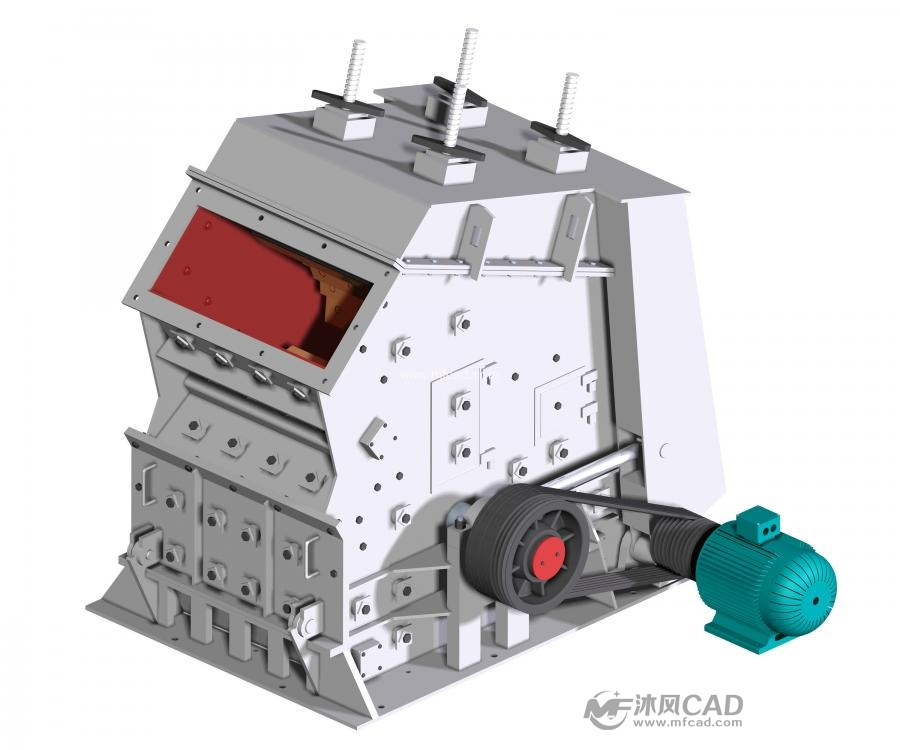

针对反击式破碎机建立了三维模型图

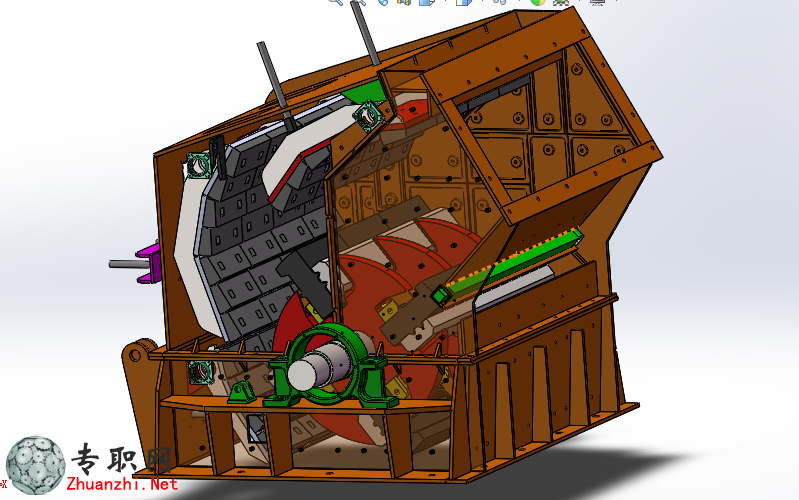

针对反击式破碎机建立了三维模型

构造一个三维模型是指特定的设计机构组成，先零件的形状结构、尺寸及公差、等，在2 d和3 d的绘制实体模型的计算机，然后通过模块完成装配零件的装配，形成整个机。在Pro/ewild-fire软件组件依赖于所选择的表面和功能限制的部分。装配是动态仿真的前提，装配关系的正确性直接影响动态仿真的效果。装配前，运动部件和运动部件对。后，整个机器由每个机构组成，并进行仿真准备。

本文对反击式破碎机反击式破碎机进行了三维建模与仿真研究，并对反击式破碎机的执行部分进行了研究。反击式破碎机的主要部件有：主轴、锤头、锤头。

(1)主轴

在反击式破碎机中，主轴主要由以下几个部分组成：气缸体的直径、键槽、锥体、孔、圆角和倒角角。由于主轴的一般特性，在主轴的横截面上是对称的，所以只需在主轴一侧创造一个横截面的功能，使用“镜像”命令又能创造出主轴的所有特性。

(2)锤体

锤子是连接主轴和锤子的关键部件。正是“支点”把动力从变速器转移到执行部分。在反击式破碎机中，锤头体的一般特点是：锤体主体(除不含其它特性)、梯孔、孔、开槽、螺纹孔、圆角、倒角。由于锤体的一般特性对称于锤体横截面的，所以只需在锤体的横截面上创造一个侧面的特征，再利用“镜像”命令就能创造出锤体的所有特征。

(3)锤子

锤头与反击式破碎机的机器，和旋转的锤头可以用来对抗原煤大块和后一块煤炭破碎。在破碎机中，锤头的一般特点是：锤头主体(除不含其他特性)、焊接材料、阶梯孔锤、锤头和本体连接件、倒角、圆角。在这一点上，完成了反击式破碎机的主要部件，并根据二维工程图纸进行了三维建模工作。

(4)辅助部件的创建

反击式破碎机的主要配件包括紧固螺母、轴承座、轴承盖和迷宫压力机。

(5)三维虚拟装配过程

虚拟装配是利用构件之间的连接关系建立装配体。Pro/E装配模型为产品开发提供了一种平行的、自下而上的、自上而下的方法。在自底向上的设计模式，在部分中的3维模型或致电各部分模块的结构做原始的3维模型，然后在装配模块部件之间建立链接关系，它是通过匹配约束条件下的各部分之间的关系来产品中的部件的位置。在虚拟装配中，零件几何是装配参考，而不是复制到装配体，无论零件如何编辑和编辑，整个装配部件都保持相关性，如果改变某些零件，参考装配，自动更新，新变化的反应部件。装配零件重要的一步是零件的适当约束。

在PM /电子装配关系的建立是组装的所有部分一起约束命令如拟合平面和基准对齐，坐标轴，等Pro/E是基于建模的方法创建三维模型的元件的特性，每创建一个特征是一个虚拟的人体特征参考，空荡荡的身体特征实体建模和装配是有用的，是一个辅助作用。

虚拟装配中的每一部分，如果实际坐标系统是通过提高装配，然涉及大量的计算，由于计算错误，将导致组件，因此失败，与PM/E提供的虚拟体的特点，可以使装配过程大大简化。机构动力学仿真是用来模拟机械运动的。
