单段锤式破碎机的设计

来源:河南鼎力发布时间:2022-11-23
【单段锤式破碎机的设计】锤式破碎机对于生产线是很重要的,主要负责对物料的粗碎处理,在开始的设计中,是在现有锤式破碎机的基础之上进行放大设计,发掘设备的破碎潜力,也因此单端锤式破碎机也被称作重锤式破碎机,主要应用于石灰石的破碎作业。

锤式破碎机对于生产线是很重要的,主要负责对物料的粗碎处理,在开始的设计中,是在现有锤式破碎机的基础之上进行放大设计,发掘设备的破碎潜力,也因此单端锤式破碎机也被称作重锤式破碎机,主要应用于石灰石的破碎作业。具有强大的破碎能力。它的设计结构又有哪些呢?下面带您详细了解。

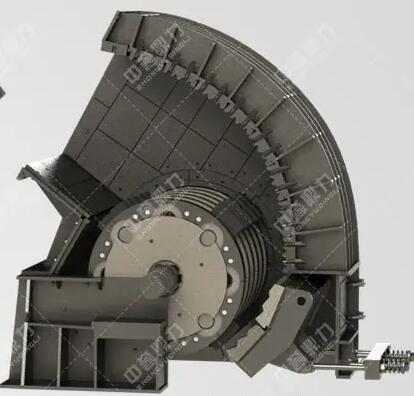

单段锤式破碎机的设计

单段锤式破碎机的设计结构

单端锤式破碎机主要有转子、锤头、衬板、活动衬板、壳体以及驱动电机组成。

衬板

衬板位于转子的上方,由若干衬波纹衬板组成,以此增加对物料的冲击破碎作用。在他的上端连接在壳体的上部,下部分由调解装置调节衬板和转子的间隙,用以保障出料的粒度。

转子

转子是单端锤式破碎机的主要零部件,他由锤盘、锤头、锤轴、轴承以及轴承座等部位组成。转子主轴使用合金钢作为材料,用来满足传递扭矩的需要。锤盘相套在主轴上,由弹簧销贯通加固。锤头悬挂在锤盘之间,当锤头破碎物料时,不会导致物料溅射到锤盘上造成伤害。

锤头

锤头具有很高的抗冲击性以及耐久能力,组成材质一般有高锰钢锤头、高铬合金锤头以及锻造吹头,三种锤头材质不同,起性能也有不同,客户可以根据自身的需要选择不同的锤头。

壳体

壳体分为下壳体、带进料口的上壳体组成。下壳体后方有观察门,可以在检修时通过观察门检修破碎腔内部的情况,方便快捷。壳体内部有衬板进行保护,以避免被破碎物料磨损。

活动衬板

活动衬板位于单段锤式破碎机的底部。可以通过调节它与转子之间的间隙来改变出料的粒度大小。

以上就是关于单段锤式破碎机的设计结构信息了,希望能够让您对设备有更多的了解。
