PCZ重型锤式破碎机结构介绍以及图示

来源:河南鼎力发布时间:2022-10-26
【PCZ重型锤式破碎机结构介绍以及图示】PCZ重型锤式破碎机在结构上大致由上机壳、下机壳、衬板、主轴、锤盘、锤头以及活动衬板组成。不同的部件有着不同的作用。

锤式破碎机作为矿山生产线中常用的粗碎设备,因其大范围的进料口以及较高的破碎比等特点,深受矿山客户的喜爱。这样一款热门设备,它的结构又是怎么样的呢?下面为您详细介绍下。

PCZ重型锤式破碎机结构

PCZ重型锤式破碎机在结构上大致由上机壳、下机壳、衬板、主轴、锤盘、锤头以及活动衬板组成。不同的部件有着不同的作用,下面为您一一介绍。

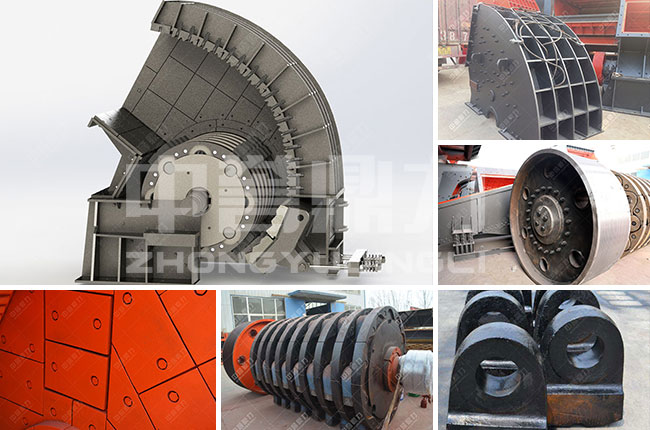

PCZ重型锤式破碎机结构介绍以及图示

上机壳/下机壳

由于作为矿山设备,整体的重量会偏重,因此设备上下部分是分开的,到达场地再进行组装。机壳是用来对保护内部易损件以及对破碎腔密封的,同时也起到了一些外形美观作用;

衬板

衬板主要位于上机壳中,主要是用来将锤头击打后的物料进行反击,使其和后续进入的物料发生“石打石”破碎,在这之后下落从而再次受到锤头的打击。所以在使用中需要格外的注意衬板的磨损情况,损坏过度时需要及时更换;

主轴

主轴位于设备破碎腔的中间,其中搭载了偏心轴、锤盘、锤轴等零部件。在设备开始运行时,由电机带来的动力牵动主轴转动,进而带动部位开始运转;

锤盘

锤盘位于锤轴上,悬挂于主轴之上,锤盘与锤盘的固定间隔中安装有锤头,在运行时,主轴带动锤轴锤盘转动,进而使锤头对进入破碎腔的物料进行破碎处理。在这期间,锤盘的外边很容易受到磨损,因此中誉鼎力为其增加了边护,延长了其使用寿命,并且在更换时,仅需更换锤盘的边护即可;

锤头

锤头是整个设备尤为主要的工作设备。PCZ重型锤式破碎机在运行过程主要就是依靠锤头对物料进行打击破碎处理工作。因此锤头也是整个设备中磨损较快的零部件,没有之一。锤头现阶段有高锰钢锤头、高铬合金锤头、锻造锤头等三种主流的材质,不同材质在应对不用硬度和湿度的物料时,其使用寿命不同,因此客户在选择需要格外的注意;

活动衬板

活动衬板位于底部出料口,主要用于调节设备的出料口粒度。传统的锤式破碎机是通过蓖条进行出料粒度调节的,然而中誉鼎力改进了方法,使用活动衬板进行调节,规避了蓖条容易卡料的缺点。在调整时,仅需改变活动衬板和锤头的间距即可,破碎后的物料小于该粒度即可排出,并且PCZ重型锤式破碎机设备底部还设置有观察门,可以更方便的检查活动衬板的间距。

以上就是关于PCZ重型锤式破碎机结构的介绍,希望以上内容能够帮助您更加了解设备。
